| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TX TELSIG |
| Chứng nhận: | SGS，ISO9001 |
| Số mô hình: | TX-12 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ bền hoặc tùy chỉnh |
| Thời gian giao hàng: | 2 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, L / C, D / A, D / P, v.v. |
| Khả năng cung cấp: | 5000 chiếc / tháng |
| Thương hiệu: | Texin | Kiểu: | Mô-đun nguồn tín hiệu |
|---|---|---|---|
| Điện áp: | 12-24V | Dải tần: | tùy chỉnh |
| Quyền lực: | 10W | Vật liệu: | Nhôm |
| Đầu nối: | SMA | KÍCH CỠ: | 83*40*17mm |
| Cân nặng: | 112G | ||
| Làm nổi bật: | bộ khuếch đại tần số vô tuyến,bộ khuếch đại công suất mmic |
||

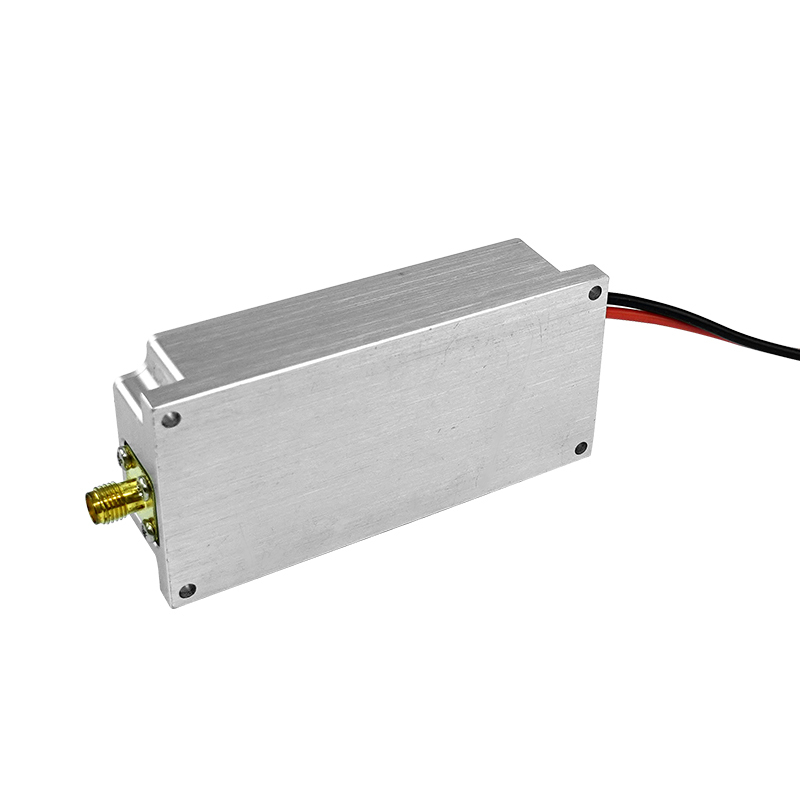

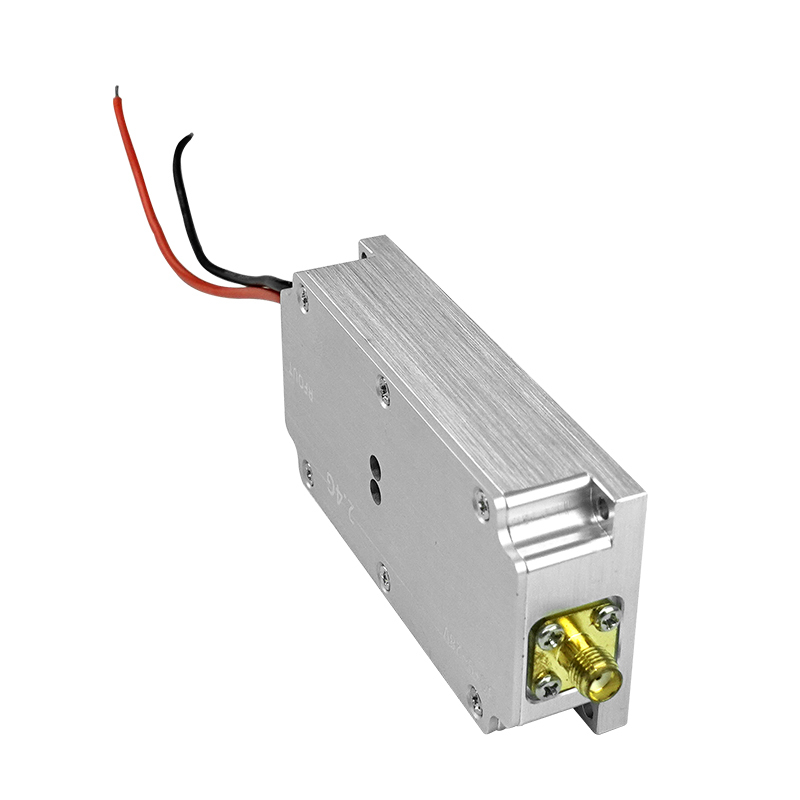

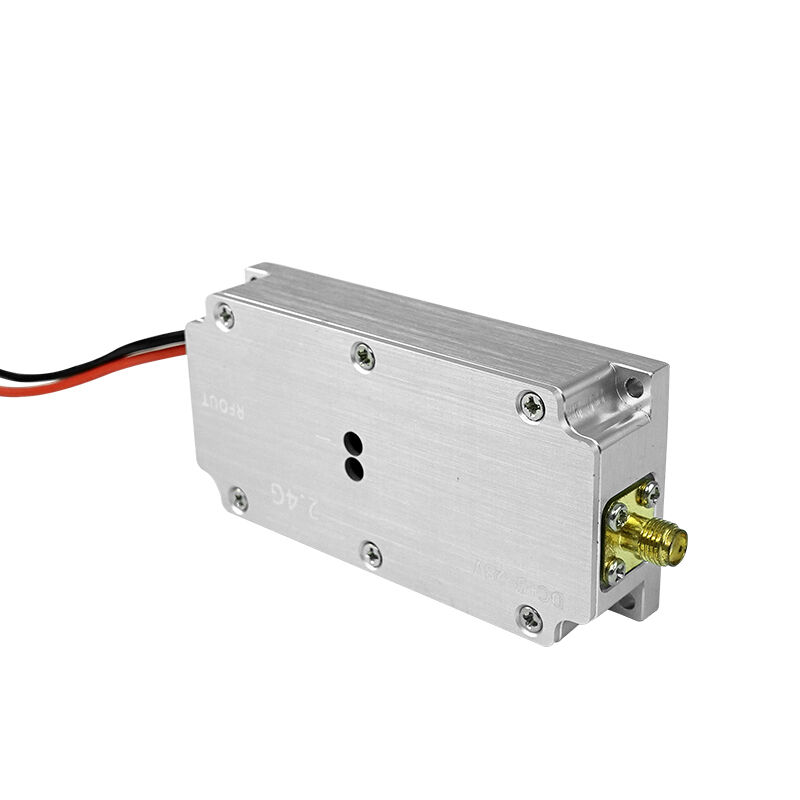

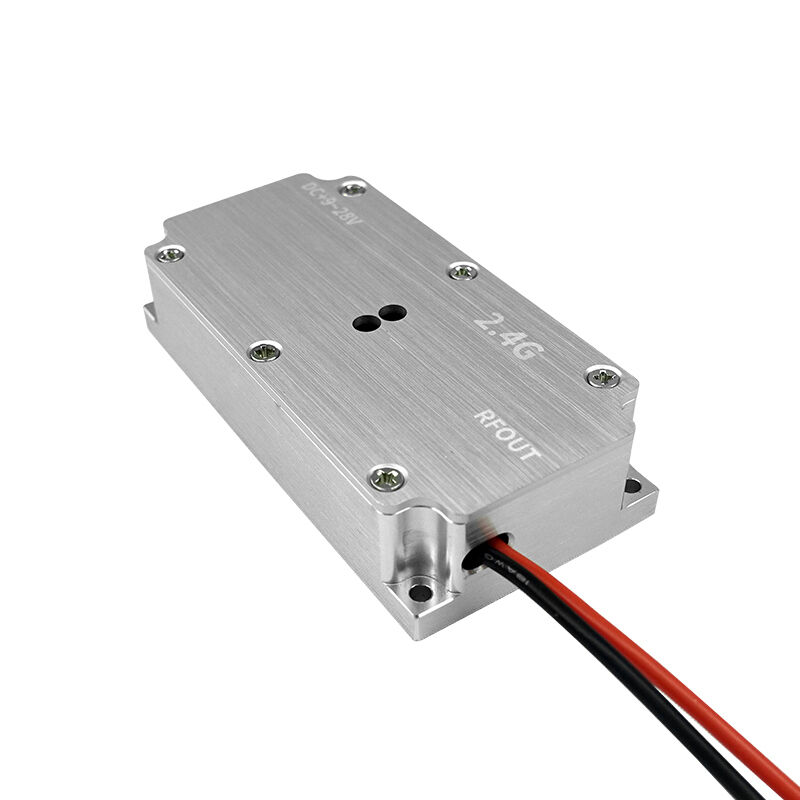

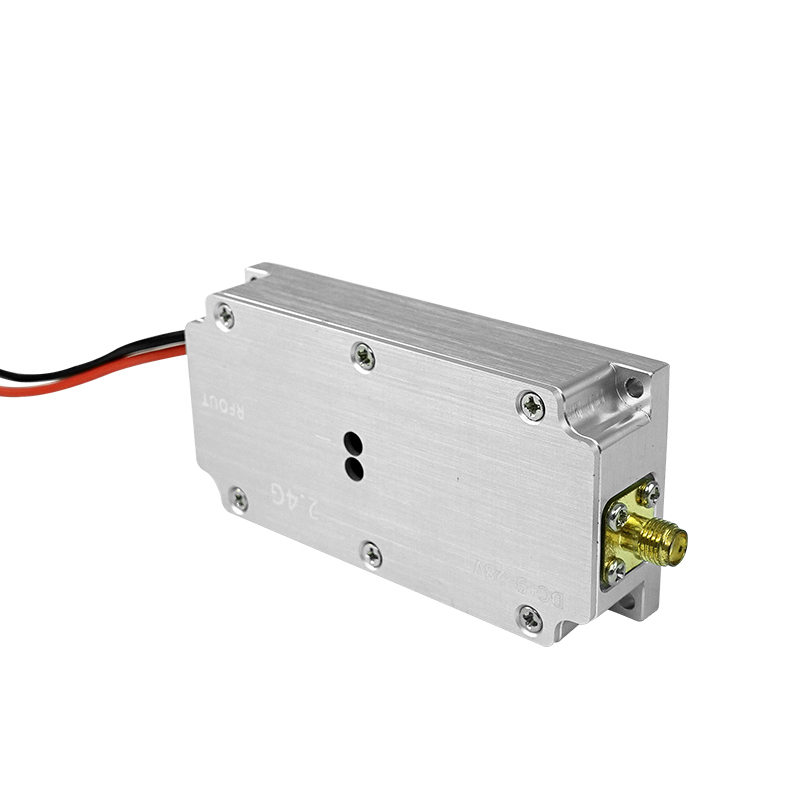

Texin bán buôn các mô-đun nguồn tín hiệu 2.4GHz để sử dụng trong các bảng điều khiển phòng thủ tầm thấp
Máy phát tín hiệu kích thước nhỏ Texin nặng 112g và phát ra tần số 2.4GHz. Nó có các tính năng điều chỉnh độ rộng xung, biên độ và tần số lặp lại, và yêu cầu hoạt động ổn định giữa 12-24V. Nó có thể hiệu chỉnh và kiểm tra máy phân tích phổ, đồng thời cung cấp tín hiệu đầu vào tiêu chuẩn cho các thiết bị và mạch điện tử. Máy phát tín hiệu nhỏ này cũng có thể được sử dụng với bộ khuếch đại công suất để tạo ra các thiết bị gây nhiễu bảo vệ thiết bị điện tử trong môi trường tầm thấp khỏi sự an toàn của con người.
Tính năng
Tần số: 2300-2400mhz
Điện áp: 12V-24V
Kích thước: 83*40*17mm
Trọng lượng: 112g

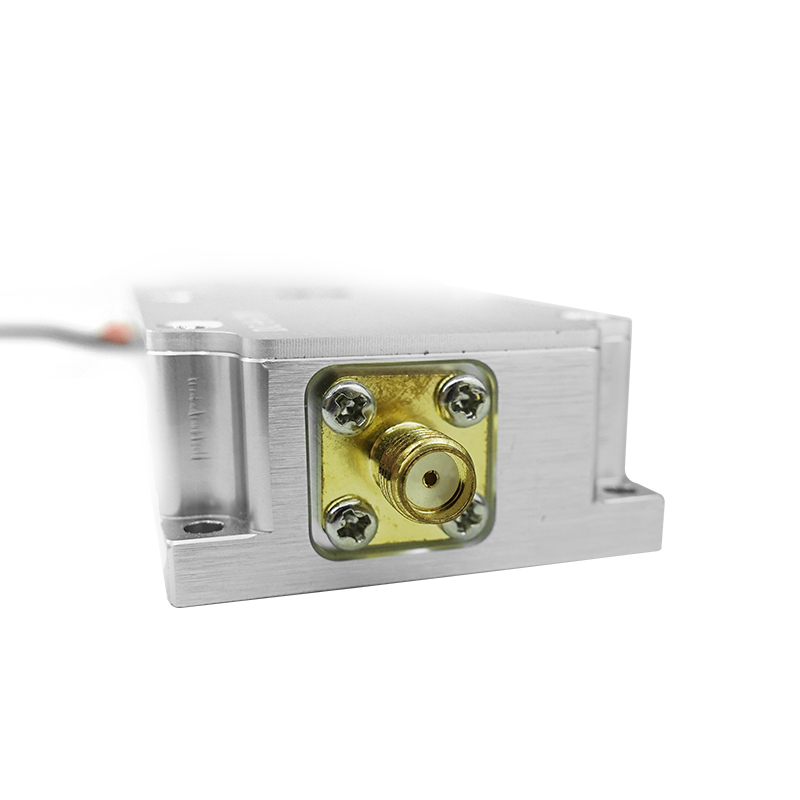

Đầu nối: SMA
Bảng dữ liệu
| Tên sản phẩm | Thông số kỹ thuật | Ghi chú |
| Điện áp hoạt động | 24-28 V | |
| Tần số đầu ra | 50W (47dBm) | |
| Fải tần số | 300~1200MHz, 2.4GHz ISM | tùy chỉnh |
| Tần số chính | 433MHz 868MHz 915MHz, 2.4GHz | |
| Dòng điện hoạt động | 2.8A | |
| đầu vàoloại đầu nối | SMA-F | Đầu vào RF |
| Trở kháng đầu vào | 50Ω | |
| Kích thước mô-đun | 83*40*17mm | |
| Nhiệt độ hoạt động | -40℃+80℃ | cấp kỹ thuật |
Tuyên bố chức năng
1. Chức năng cơ bản
Các thông số tín hiệu điều chế kỹ thuật số của nguồn đối phó được thiết lập theo dải tần số điều khiển từ xa của máy quét, điều chế tần số tùy chỉnh, điều chế tín hiệu gây nhiễu đi qua bộ khuếch đại RF, và sau đó xuất ra bằng ăng-ten, tạo thành tín hiệu gây nhiễu máy bay không người lái của tín hiệu wifi
2. Thông số kỹ thuật ứng dụng
Mô-đun gây nhiễu sử dụng đầu nối RF SMA có trở kháng 50Ω, kết nối với giao diện đầu vào SMA của mô-đun bộ khuếch đại công suất và kết nối đầu ra của mô-đun bộ khuếch đại công suất với ăng-ten phát, trở kháng giao diện phải nhất quán
Sau khi tích hợp, nhiệt độ làm việc không được vượt quá nhiệt độ làm việc của mô-đun.
Lưu ý chính
• Nguồn điện cần mang 24V 1A
• Khi công suất đầu ra > 5W, cần tăng cường xử lý tản nhiệt như keo nhiệt, tản nhiệt và quạt làm mát
• Phải kết nối ăng-ten hoặc Tải trước khi cấp nguồn
