| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TeXin |
| Chứng nhận: | SGS, ISO9001 |
| Số mô hình: | SZS10W2400 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ hoặc hộp bền |
| Thời gian giao hàng: | 5-8 ngày |
| Điều khoản thanh toán: | L / C, T / T, Paypal, v.v. |
| Khả năng cung cấp: | 1000 mỗi tháng |
| Dải tần số: | 2300-2400 MHz | Quyền lực: | 10W |
|---|---|---|---|
| Điện áp: | 12-31V (Tùy chỉnh) | Đạt được (Loại): | 40dB |
| KÍCH CỠ: | 79*59*19mm | Cân nặng: | 171g |
| Ứng dụng: | Tín hiệu truyền hình ảnh độ nét cao | Nhiệt độ bảo quản: | -40℃～+150℃ |
| đầu nối RF: | SMA-nữ | ||
| Làm nổi bật: | bộ khuếch đại tần số vô tuyến,bộ khuếch đại công suất mmic |
||

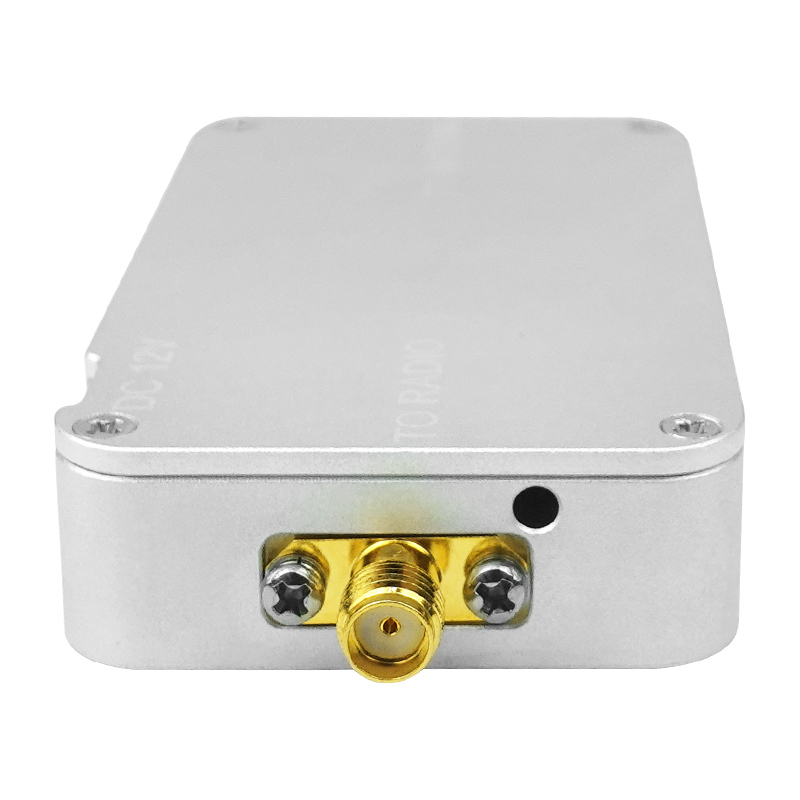

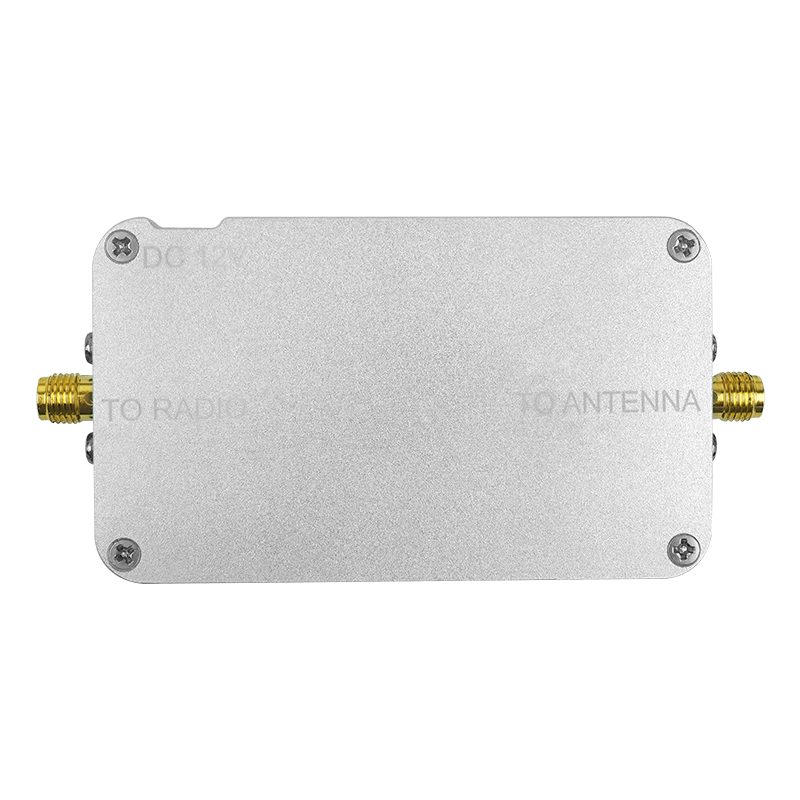

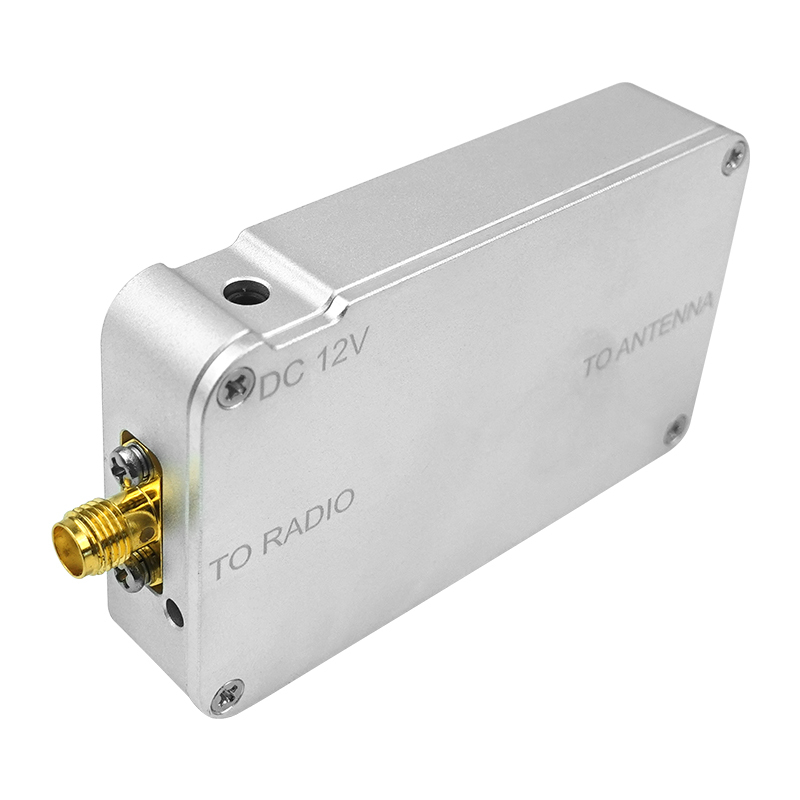

RX với TX WIFI 2.4ghz 10W 12V băng tần kép fpv máy bay không người lái extender tín hiệu RF tăng cường điện
Sản phẩm này áp dụng công nghệ điều chế đơn chất dẫn đầu, có khoảng cách truyền không khí rất dài và khả năng chống nhiễu mạnh mẽ,và phù hợp với các công nghệ mở rộng tần số như chuỗi trực tiếp (DSSS) và đa phân tần số thẳng đứng (OFDM), mở rộng đáng kể khoảng cách truyền thông RF không dây trong khi đảm bảo rằng tốc độ truyền của các thiết bị không dây không thay đổi.hiệu quả cao, tính tuyến tính tốt, ổn định và đáng tin cậy.
Đặc điểm
■ Phạm vi tần số 2300-2400
■ Tùy chọn điện áp 12-31V
■ Lượng điện làm việc khoảng 1A
■ Độ ẩm hoạt động Tối đa 95% độ ẩm
■ Năng lượng kích hoạt đầu vào Min:10dBm Max:26dBm
■ EVM:3%@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ Nhận Gain16dB±1
■ Tăng độ truyền 18dB±1
■ TX/RX Switch Time Delay < 1 us
Bảng thông tin
| Đơn vị chức năng | tham số | MINI | Giá trị điển hình | Tối đa | Đơn vị | Nhận xét |
|
Tổng quát Yêu cầu |
Chế độ Duplex | TDD | ||||
| Tần số hoạt động | 2300 | 2400 | MHz | Tùy chỉnh | ||
| Điện áp cung cấp | 12 | 24 | 31 | V | ||
| Nhiệt độ hoạt động | -40 | 70 | °C | |||
|
Đường truyền |
Tăng hiệu suất của máy phát | 10 | 20 | 40 | dB | Tùy chỉnh |
| Năng lượng đầu ra tối đa ((P1dB) | 47 | dBm | ||||
| Công suất đầu ra tuyến tính | 40 | dBm | EVM<3% | |||
|
EVM@Pout=38dBm |
- 30 |
dB |
802.11g 54Mbps OFDM 64QAM BW 20MHz |
|||
| Biến động trong băng tần | 0.4 | 0.5 | dB | |||
| Lưu lượng điện | 1 | 1.2 | A | @Pout=40dBm, VCC=24V | ||
| Sự chậm trễ chuyển đổi | 1 | chúng ta | ||||
| Harmonic thứ hai | -65 | -50 | dBc | |||
| Harmonic thứ hai | -60 | dBc | ||||
|
Cách nhận |
Nhận lợi nhuận | 15 | 17 | 25 | dB | Tùy chỉnh |
| Con số tiếng ồn | 2.5 | 3 | dB | |||
| Lưu lượng điện | 10 | mA | ||||
| Biến động trong băng tần | 0.3 | dB | ||||
Yêu cầu về môi trường làm việc và lưu trữ
a) Nhiệt độ: -40°C+70°C;
b) Độ ẩm tương đối làm việc: 5%-95%, không ngưng tụ;
c) Áp suất khí quyển: (70~106) kPa;
d) Độ ẩm: Có khả năng làm việc trong môi trường nhiệt độ cao và độ ẩm tương đối cao với nhiệt độ không thấp hơn 40 °C và độ ẩm tương đối không thấp hơn 95%;
e) Nhiệt độ lưu trữ: -40°C+125°C;
f) Độ ẩm lưu trữ: 5% ~ 98%, không ngưng tụ.
Cảnh báo sử dụng
Nếu công suất đầu ra lớn hơn 5W và cao hơn, nó được khuyến cáo để tăng cường phân tán nhiệt
xử lý, chẳng hạn như thêm thùng tản nhiệt hoặc thêm quạt.
Khi kết nối, bạn phải đầu tiên vít trên ăng-ten, sau đó kết nối thiết bị nguồn đầu cuối, và cuối cùng cung cấp
Xin hãy sử dụng điện áp phù hợp với bộ khuếch đại điện.
Dịch vụ sau bán hàng:
công ty của chúng tôi sẽ thực hiện trách nhiệm và nhiệm vụ đã thỏa thuận trong thời gian bảo hành
Trả lời nhanh cho phản hồi và câu hỏi của khách hàng
Tất cả các sản phẩm được hưởng bảo hành 1 năm và dịch vụ bảo trì suốt đời
