| Nguồn gốc: | Thâm Quyến, Trung Quốc |
|---|---|
| Hàng hiệu: | TX TELSIG |
| Chứng nhận: | SGS,ISO9001 |
| Số mô hình: | TXCPA100 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp hoặc hộp bền |
| Thời gian giao hàng: | Trong 2 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, v.v. |
| Khả năng cung cấp: | 100.000 chiếc / tháng |
| Thương hiệu: | Texin | Tính thường xuyên: | 6ghz -18ghz |
|---|---|---|---|
| Quyền lực: | 100W | Nhận được: | 50dbi |
| đầu vào: | 0dBm | Điện áp: | 28V |
| Kích cỡ: | 182*182.7*73.5mm | Cân nặng: | 3,5kg |
| Làm nổi bật: | tăng cường tín hiệu băng tần kép,tăng cường tín hiệu di động |
||
Mô-đun khuếch đại công suất PA nhiễu điện tử không dây 100W 6GHz 18GHz 8GHz, mô-đun RF hai chiều
Công ty TNHH Điện tử Thâm Quyến Texin là một công ty chuyên về an toàn kinh tế tầm thấp, sở hữu nhà máy và đội ngũ nghiên cứu riêng. Các sản phẩm chính của công ty bao gồm ăng-ten, mô-đun RF và thiết bị đối phó với máy bay không người lái. Bộ khuếch đại công suất băng rộng 6-18GHz này là một giải pháp tùy chỉnh để đáp ứng nhu cầu thị trường. Các tính năng nổi bật của nó là công suất đầu ra hiệu quả cao 100W và vùng phủ sóng băng thông rộng 6GHz-18GHz.
Giới thiệu sản phẩm:
Mô-đun khuếch đại công suất cao 100W 6GHz-18GHz là một bộ khuếch đại công suất băng rộng, bộ khuếch đại là một phần quan trọng của hệ thống gây nhiễu chống máy bay không người lái. Nó cần hoạt động ở điện áp 28V, phù hợp với đầu vào 0dBm. Mô-đun khuếch đại công suất PA 100W 6-18ghz. Nó có thể đối phó hiệu quả với hầu hết các mẫu máy bay không người lái trên thị trường, dễ vận hành, có thiết bị tản nhiệt ở phía dưới và hỗ trợ việc lắp đặt và sử dụng các thiết bị đối phó công suất cao.
| số thứ tự | dự án | thông số kỹ thuật |
|
|
công suất | 100W |
|
|
mô hình | XSUN-618G100-SSPA |
|
|
tần số dịch vụ | 6GHz~18GHz |
|
|
Công suất đầu ra (sóng liên tục) | 50dBm min. |
|
|
độ lợi công suất | 50dB min. |
|
|
độ phẳng độ lợi công suất | +2dB max (dải công suất đầu ra: 50~52dBm) |
|
|
Tỷ lệ sóng đứng đầu vào | 1.5 max |
|
|
tín hiệu đến | 0dBm typ.; 5dBm max. |
|
|
khử nhiễu giả | 60dBc min. |
| Nguồn điện và tiêu thụ điện năng | ||
|
|
đầu vào nguồn | 28 VDC |
|
|
hiệu suất bổ sung | 15% typ. |
| khớp nối | ||
|
|
cổng đầu vào tần số vô tuyến | Đầu nối SMA (F) |
|
|
cổng đầu ra tần số vô tuyến | Kết nối N (F) |
|
|
Giao diện Cung cấp Điện và Giám sát | Tấm chèn 7W2 Gongwan |
| Định nghĩa giao diện (7W2) | ||
|
|
A1 | 28VDC |
|
|
A2 | GND |
|
|
1 | Bảo vệ quá dòng: Bình thường: 0V, Bất thường: +5V Ngưỡng: Imax+2A |
|
|
2 | Bảo vệ quá nhiệt: Bình thường: 0V, Bất thường: +5V Ngưỡng: 85°C |
|
|
3 | Bật điều khiển: Tắt: 0V, Bật: (+3.3V~VDC) |
|
|
4 | GND |
|
|
5 | Trạng thái: Hoạt động: +5V, Im lặng: 0V |
| Kích thước nhiệt độ và toàn bộ máy | ||
|
|
nhiệt độ làm việc | +25℃ |
|
|
kích thước đường viền | 182*182.7*73.5 |
|
|
cân nặng | 3.5Kg |
|
|
chuẩn bị bề mặt | mạ niken |
Tính năng sản phẩm:
◆ Vùng phủ sóng lớn 6-18ghz (Nó có thể bao gồm các tần số như 5.2ghz 5.8ghz 6.2ghz .....)
◆ Thiết kế công suất cao, công suất đầy đủ 100W ở điện áp 28V.
◆ Dễ dàng đặt và sử dụng, không chiếm không gian, tiện lợi và nhanh chóng
◆ Chip và bảng mạch gốc đảm bảo hiệu suất hiệu quả, ổn định và tuổi thọ cao
◆ Vỏ kỹ thuật và bền: chống thấm nước, chống mài mòn và chịu nhiệt
◆ Lỗ thông hơi đối lưu và bộ tản nhiệt và quạt hiệu quả tích hợp ngăn ngừa sự tích tụ nhiệt cục bộ và loại bỏ nhiệt hiệu quả
◆ Ngoại hình đơn giản, khối lượng nhỏ và chiếm ít không gian
◆ Lắp đặt đơn giản và thuận tiện

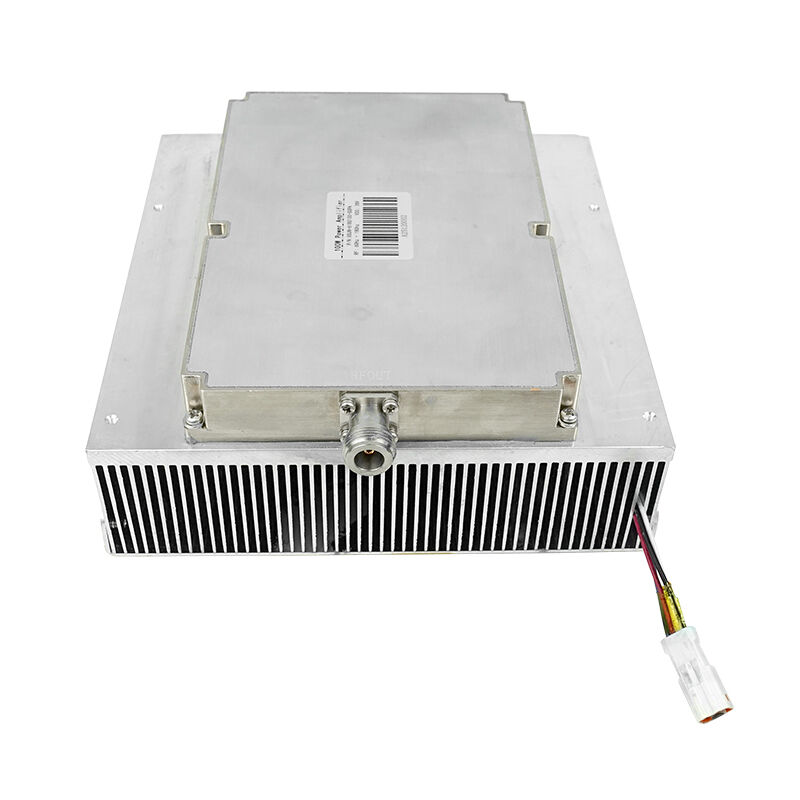

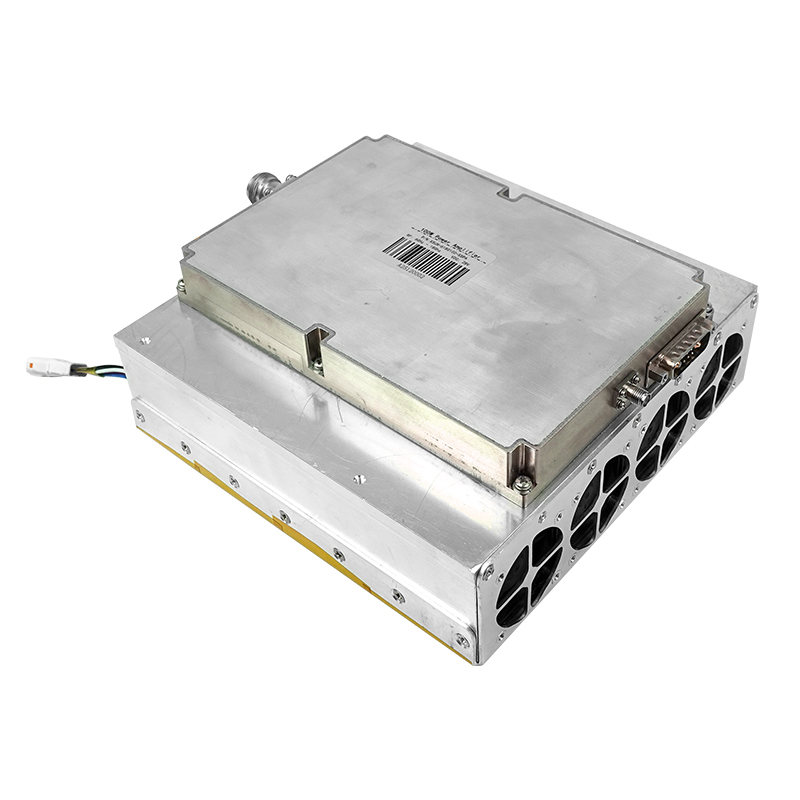

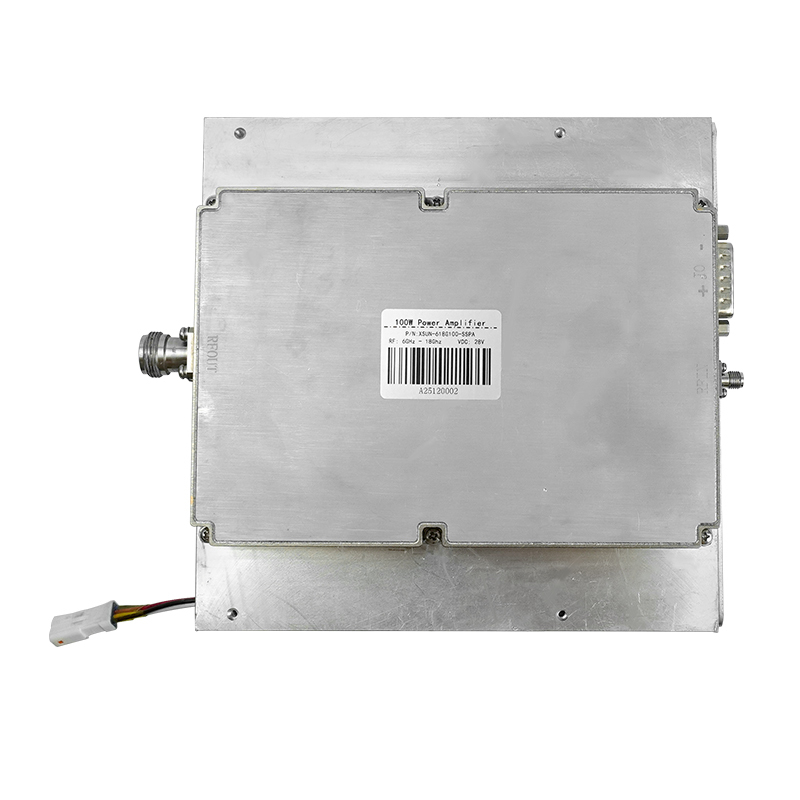

Hình ảnh:
Làm thế nào để mua sản phẩm?
Kính gửi quý khách hàng, nếu bạn quan tâm đến mô-đun khuếch đại công suất PA băng rộng 100W 6-18ghz này, bạn có thể để lại tin nhắn trên cửa sổ trò chuyện của chúng tôi. Người bán của chúng tôi sẽ liên hệ với bạn ngay khi có thể.
Mô-đun khuếch đại công suất 100W có thể được tùy chỉnh không?
Tất nhiên, chúng tôi có nhà máy riêng, nếu bạn có bất kỳ yêu cầu nào, chỉ cần cho chúng tôi biết, Công ty TNHH Điện tử Thâm Quyến Texin có thể cung cấp giải pháp tốt nhất cho bạn.
Thế còn việc thanh toán thì sao?
Chúng tôi hỗ trợ T/T, Alibaba, Paypal, USTD, Alipay, Wechat, v.v. Tùy thuộc vào bạn, phương thức nào thuận tiện.
